ATX 3.0 & PCIe Gen 5.0 Ready

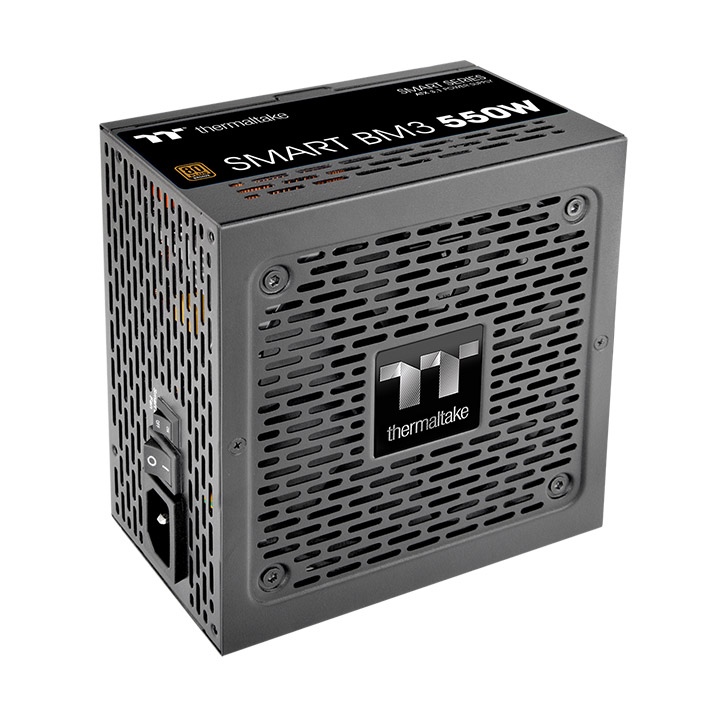

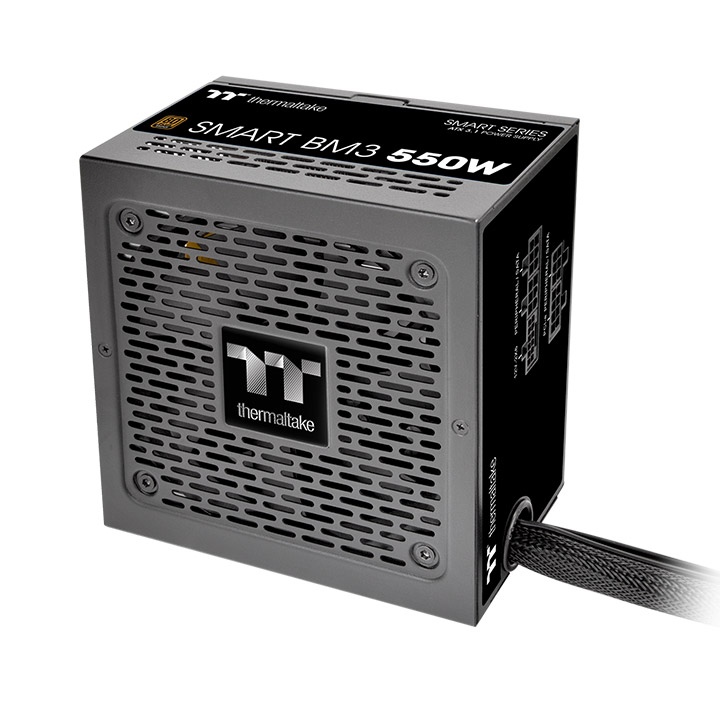

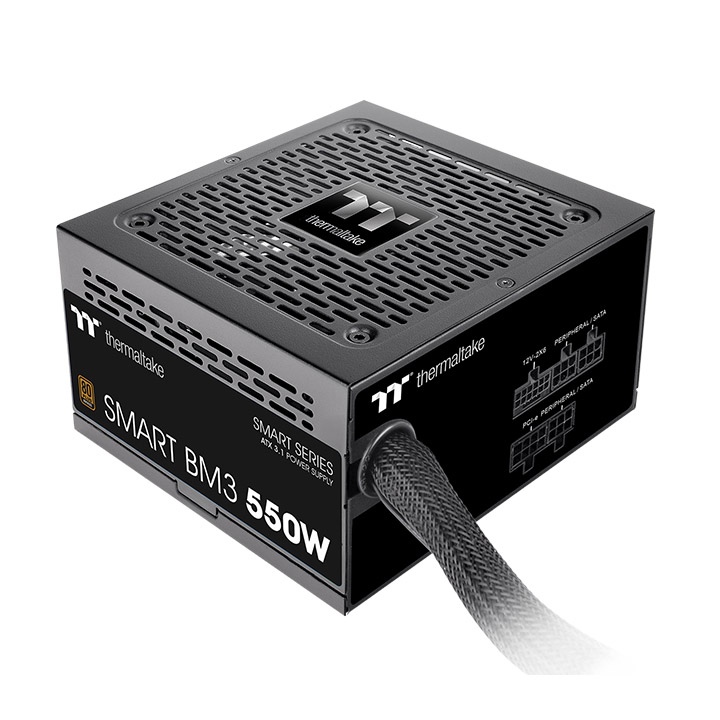

Smart BM3 Bronze
550W / 650W / 750W / 850W
開啟電源新篇章!
Smart BM3銅牌認證半模組電源(550W/650W/750W/850W)設計以符合ATX 3.0標準，附上一條原生PCIe Gen 5.0 12VHPWR線材支援現代顯卡需求。為期五年保固的Smart BM3系列可滿足市場上想要找尋電源新規範的消費者的需求。
領先全球！符合Intel ATX 3.0規範
Smart BM3銅牌認證半模組電源供應器系列完美符合ATX 3.0規範，支援至多200%瞬間功耗輸出、低負載時效率達60%，並符合電源供應器時序標準。Smart BM3系列可承受高達3倍的GPU功率偏移和2倍的總功率偏移。
ATX 3.0
ATX 2.0
總峰值功耗
2X
Total Power
Excursion
3X
GPU Power
Excursion
16pin Connector
專為下一代 PCIe Gen 5.0打造!
Smart BM3銅牌認證電源供應器系列配備12+4pin線材，強大而穩定的性能滿足下一代PCIe Gen 5.0顯示卡的電力需求。
電源線材標示是根據Intel Design Guide建議規範而定，僅為建議瓦數。Smart BM3 550W的12VHPWR接頭設定可支援300W以下的顯卡電源需求。
注意:
1. 推薦瓦數僅是對主機功率需求的估算。實際電力需求可能會根據主機的具體配置、使用狀態等多種因素而變化。
2. 使用12VHPWR線材之前，請先至顯卡官網查詢建議需求瓦數。
為新一代顯卡而造
Smart BM3系列為NVIDIA和AMD顯卡打造，支援入門級AMD與RTX 40系列顯卡的8-pin PCIe接頭，還配有原生PCIe Gen 5.0 1x12+4pin供電接頭，可根據不同顯卡提供不同的連接方式。
1 x 8-pin GPU Power Connector
1 x 16 pin GPU Power Connector
享受靜謐的遊戲體驗
透過精心設計的12公分液壓軸承風扇，在靜音和卓越的冷卻性能之間創造了完美的平衡。此外，可使用實體按鈕控制智慧型溫控裝置(Smart Zero Fan)，風扇在負載20%以上才會開始轉動，盡量降低風扇運作時所產生的噪音。
高品質主日系電解電容
採用優質主日系105°C/221°F電解電容，具備高穩定度與可靠度，延長電源供應器的使用壽命。
高安培單組+12V與優秀DC-DC設計
提供最佳的相容性以滿足系統電源需求。DC-DC電路設計的使用提供了穩定的操作和優化的電壓調節。
| AC INPUT |
Input Voltage: 100-240V～
|
||||
| DC OUTPUT |
+3.3V |
+5V |
+12V |
-12V |
+5VSB |
| Max Output Current |
16A |
16A |
45.85A |
0.3A |
3A |
| Max Output Power |
105W |
550W |
3.6W |
15W |
|
| Total Power |
550W |
||||
電源保護機制
為維持系統及配件能穩定運作，Smart BM3內建了工業級安全防護：OCP（過電流保護）、OVP（過壓保護）、UVP（欠電壓保護）、OPP（過功率保護）、SCP（短路保護）、OTP （過溫保護）。
-
OCP
過電流保護
-
OVP
過壓保護
-
UVP
欠電壓保護
-
OPP
過功率保護
-
SCP
短路保護
-
OTP
過溫保護

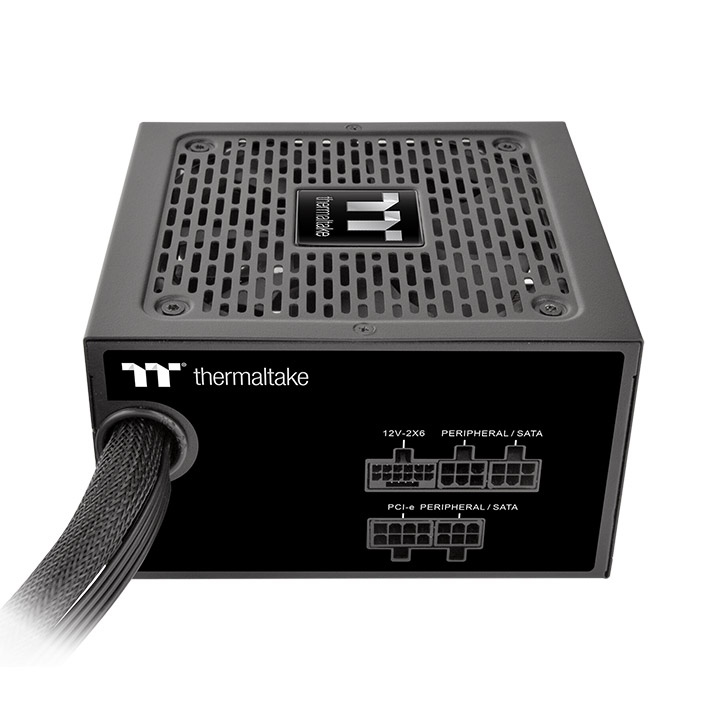

扁平式半模組線材設計
扁平式半模組化線材能有效改善機箱內通風氣流，提高散熱效能，輕鬆理線，安裝更方便。
| 接頭種類 | 接頭數量 | 線材數量 | 線材長度 | |
|---|---|---|---|---|
| Main Power (24Pin) |
X 1 |
|
X 1 | 600mm |
| ATX 12V (4+4Pin) |
X 2 |
|
X 1 | 650mm+150mm |
| PCIe (6+2Pin) |
X 2 |
|
X 1 | 500mm+150mm |
| PCIe (12+4Pin) 300W |
X 1 |
|
X 1 | 600mm |
| SATA (5Pin) |
X 3 |
|
X 1 | 500mm+150mm +150mm |
| Peripheral (4Pin) |
X 7 |
|
X 1 | 500mm+150mm +150mm |
|
X 1 | 500mm+150mm +150mm+150mm |
更穩定 更高效
通過80 PLUS®銅牌認證，讓高效率電路設計來節省能源消耗，可達85%的轉換效率。此外也支援Intel處理器的C6/C7節能狀態，提供更穩定、高效且節能的解決方案。
| 型號 | PS-SPD-0550MNFABx-3 |
|---|---|
| watts | 550W |
| 機種 |
SPD-550AH2CLB |
| Max. Output Capacity | 550W |
| 顏色 | Black |
| Dimension ( W / H / D ) |
150mm(W)x86mm(H)x140mm(D) |
| 功率因素校正(PFC) |
Active PFC |
| Power Good Signal |
100-150 msec |
| Hold Up Time |
> 17msec |
| Input Current | 12A-5A |
| Input Frequency Range | 50Hz/60Hz |
| 電壓 |
100-240V～ |
| Operating Temperature |
5°C to + 45°C |
| Operating Humidity |
20% to 85%, non-condensing |
| Storage Temperature |
-40°C to + 55°C |
| Storage Humidity |
10% to 95%, non-condensing |
| 散熱系統 |
12cm FDB Fan |
| Efficiency |
Meet 80 PLUS® Bronze at 115Vac input. |
| 平均故障間隔時間 |
100,000 hrs minimum |
| Safety Approval |
CE/UKCA/LVD/UKCA/FCC/ICES/TUV/CB/cTUVus/BSMI/CCC |
| PCI-E 6+2pin | 2 |
| PCIe 12+4pin | 1(300w) |
| 保護項數 |
OCP/OVP/UVP/OPP/OTP/SCP |
使用手冊
- 檔名
- 描述
- 尺寸
- Version
- Release Date
-
SMART BM3 Manual
- Manual
- 2023-07-14
