為新一代硬體設計
鋼影Toughpower TF3 1300W鈦金牌認證電源提供卓越的80 PLUS鈦金牌效率，專為滿足現代高階系統與超頻玩家的需求而設計。配備兩個原生12+4 pin接頭，支援PCIe 12V-2x6，完全兼容下一代 PCIe 5.1顯卡。該電源依據ATX 3.1規範打造，確保卓越的可靠性及兼容性。
符合ATX 3.1規範
鋼影Toughpower TF3 1300W完美符合ATX 3.1規範，支援至多200%瞬間功耗輸出、低負載時效率達60%，符合電源供應器時序標準。鋼影Toughpower TF3 1300W可承受高達3倍的GPU功率偏移和2倍的總功率偏移。
ATX 3.1
ATX 2.0
總峰值功耗
支援PCIe Gen 5.1
兩個原生PCIe 12V-2x6接頭
鋼影Toughpower TF3 1300W有兩個原生PCIe 12V-2x6接頭並配備兩個PCIe 12+4pin線材，強大而穩定的性能滿足新一代PCIe Gen 5.1顯示卡的電力需求。
電源線材標示是根據Intel Design Guide建議規範而定，僅為建議瓦數。鋼影Toughpower TF3 1300W線材的PCIe 12+4pin (12V-2x6)接頭設定可支援600W以下的顯卡電源需求。
-
注意:
- 推薦瓦數僅是對主機功率需求的估算。實際電力需求可能會根據主機的具體配置、使用狀態等多種因素而變化。
- 使用PCIe 12+4pin線材之前，請先至顯卡官網查詢建議需求瓦數。
支援PCIe Gen 5.1
雙色12+4pin線材設計
線材接頭採用抹茶綠配色的雙色設計，可減少安裝時的錯誤，幫助用戶輕鬆判斷線材是否正確連接。
為新一代顯卡而造
為滿足不同連接需求的顯示卡，鋼影Toughpower TF3 1300W設計支援NVIDIA和AMD的顯示卡。它提供8-pin接頭以應對AMD顯示卡和其他RTX系列顯示卡的需求，同時還配有了2 x 12V-2x6接頭，適用於搭載PCIe 12+4pin接頭的RTX 40與50系列顯示卡。
1 x 8-pin GPU Power Connector
2 x 8-pin GPU Power Connector
3 x 8-pin GPU Power Connector
2 x 12V-2X6 GPU Power Connectors
解鎖超頻極限性能

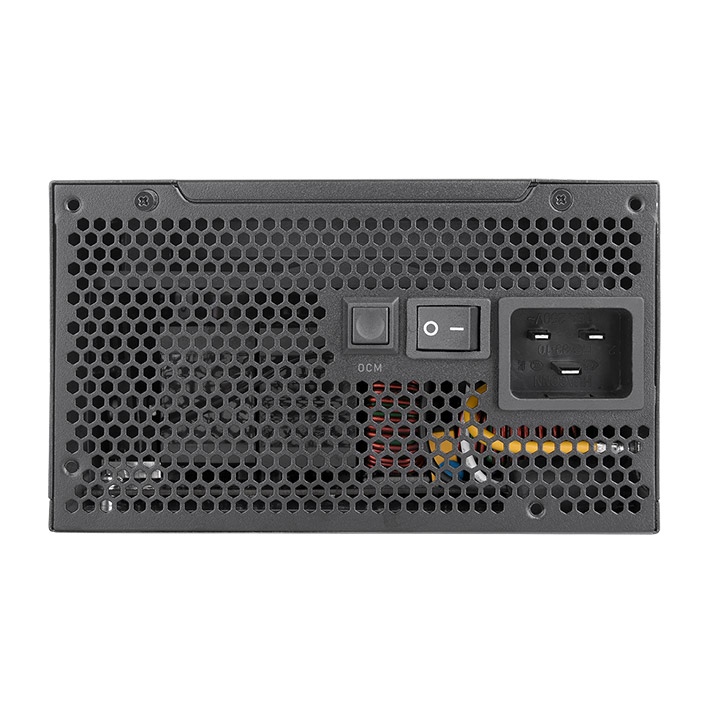

手動超頻模式按鈕
超頻(OCM)鍵能讓使用者輕鬆優化系統性能。在預設情況下，電源以多路模式運行，在個別的12V輸出配備過電流保護 (OCP)，以確保零件的最高安全性。對於超頻玩家，只需輕按超頻鍵(OCM)開關，即可將電源切換到單路12V模式，釋放更強大的電力輸出。
*OCM模式僅可在系統關閉時啟動。
符合80 PLUS鈦金牌認證
透過高效率電路設計來節省能源消耗，可達94%的轉換效率，並通過80 PLUS鈦金牌認證。

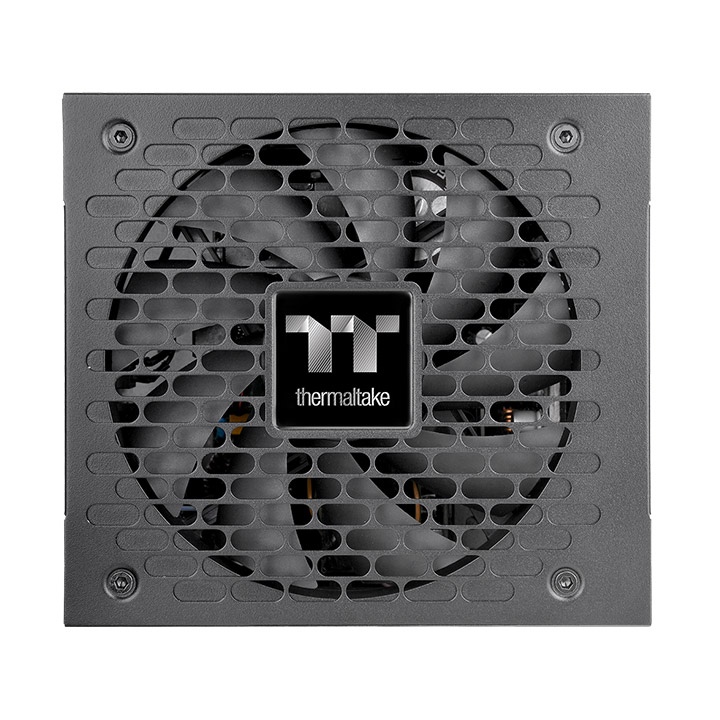

曜越特製散熱風扇
鋼影Toughpower TF3 1300W配備曜越特製風扇，採用了經過特殊調整的風扇葉片，進而更好的推動氣流，展現良好的效能表現。
不妥協的匠心工藝
採用100%優質日系電解電容，具備高穩定度與可靠度，延長電源供應器的使用壽命。
優秀LLC+DC-DC設計
LLC+DC-DC電路設計的使用提供了穩定的操作和優化的電壓調節。
| AC Input |
Input Voltage: 100-240V～
|
|||||||
| DC Output |
+3.3V |
+5V |
+12V1 |
+12V2 |
+12V3 |
+12V4 |
-12V |
+5VSB |
| Max Output Current |
20A |
20A |
50A |
50A |
50A |
50A |
0.3A |
3.0A |
| Max Output Power |
110W |
600W |
600W |
600W |
600W |
3.6W |
15W |
|
|
1300W |
||||||||
| Total Power |
1300W |
|||||||

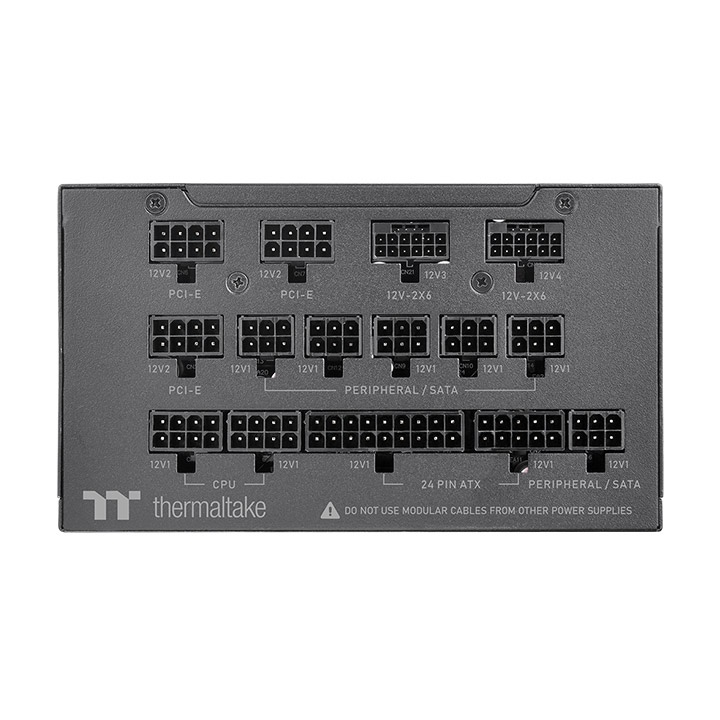

全模組化 黑色扁平壓紋線材
提供使用者更彈性的電源供應器安裝方式，使用者僅須挑選所需的壓紋線材進行安裝，方便輕鬆理線外，更可因減少線材雜亂而有效改善電腦系統風流。
| 接頭類型 | 接頭數量 | 線材數量 | 線材長度 | |
|---|---|---|---|---|
| Main Power (24Pin) |
X 1 |
|
X 1 | 600mm |
| ATX 12V
(4+4Pin/8pin) |
X 2 |
|
X 1 | 750mm |
|
X 1 | |||
| PCIe
(6+2Pin) |
X 5 |
|
X 1 | 600mm |
|
X 2 | 600mm+150mm | ||
| PCIe (12+4Pin) 600W |
X 2 |
|
X 2 | 600mm |
| SATA (5Pin) |
X 16 |
|
X 4 | 600mm+150mm +150mm+150mm |
| Peripheral
(4Pin) |
X 8 |
|
X 2 | 600mm+150mm +150mm+150mm |
絕佳低漣波雜訊
鋼影Toughpower TF3 1300W電源的+12V、+5V或+3.3V電壓不論在任何負載下，漣波雜訊都低於30mV，大幅優於Intel規範標準，提供玩家電腦系統乾淨穩定的供電品質。
Intel Specification TF3 1300W
理想電壓調節範圍 < ±2%
為求電壓穩定度，鋼影Toughpower TF3 1300W的+12V、+5V、和+3.3輸出電壓波動範圍維持在±2%內，優於Intel規範的 < +5%, -7%標準，維持高品質電壓輸出狀態。
Intel Specification
TF3 1300W
> 17 ms的保持時間
在電源中斷期間，系統可能會關閉或重新啟動。我們確保鋼影Toughpower TF3 1300W將在80%工作負載下提供至少17毫秒，而無需面臨重新啟動或重置系統的情況。
電源保護機制
為維持系統及配件能穩定運作，鋼影Toughpower TF3 1300W內建了工業級安全防護：OCP（過電流保護）、OVP（過壓保護）、UVP（欠電壓保護）、OPP（過功率保護）、SCP（短路保護）、OTP （過溫保護）。
-
OCP
過電流保護
-
OVP
過壓保護
-
UVP
欠電壓保護
-
OPP
過功率保護
-
SCP
短路保護
-
OTP
過溫保護
更穩定 更高效!
支援Intel新處理器的C6/C7節能狀態，提供更穩定、高效且節能的解決方案。
| 型號 | PS-TPD-1300FNFAT*-1 |
|---|---|
| watts | 1300W |
| 機種 | TPD-1300AH3FLT |
| Max. Output Capacity | 1300W |
| Dimension ( W / H / D ) | 150mm(W)x86mm(H)x165mm(D) |
| 功率因素校正(PFC) | Active PFC |
| Power Good Signal | 100-150 msec |
| Hold Up Time | > 17msec at 80% load |
| Input Current | 20 - 8A |
| Input Frequency Range | 50 - 60Hz |
| 電壓 | 100-240V~ |
| Operating Temperature | +5°C to +50°C |
| Operating Humidity | 20% to 85%,non-condensing |
| Storage Temperature | -40°C to +55°C |
| Storage Humidity | 10% to 95%, non-condensing |
| 散熱系統 | 14cm Hydraulic bearing fan |
| Efficiency |
Meet 80 PLUS® Titanium at 115Vac input. |
| 平均故障間隔時間 | 100,000 hrs minimum |
| Safety Approval |
CE/UKCA/ICES/TUV/LVD/RCM/CB/ cTUVus/BSMI/CCC/BIS/S-mark/EAC |
| PCI-E 6+2pin | 5 |
| PCIe 12+4pin | 2(600W) |
| 保護項數 | OCP/OVP/UVP/OPP/OTP/SCP |
