因傳奇而生
無論您是創作者、愛好者、玩家或是一般使用者，透視 The Tower 500新穎的設計以及強大的擴充性都能滿足您的使用需求。
以傳奇的透視The Tower 900超級機殼為藍本，透視 The Tower 500的發想方向為承襲所有重要功能，並盡可能地縮小總體積。最重要的是，透視 The Tower 500 能夠支援一體式水冷散熱器，也可安裝E-ATX主機板(最大12 x 12吋)或ATX及其以下的主機板，使用者可依個人喜好組裝電腦。
- 圖片僅供參考
透視The Tower 500的內部設計能滿足一體式水冷散熱器及客製化水冷散熱系統的裝機需求，機殼以三面4mm厚的強化玻璃安裝於前方以及左右兩側，達到全方位透視效果，在保護機殼內零組件的同時，能夠180度一覽您驕傲的內裝設計。
- 圖片僅供參考

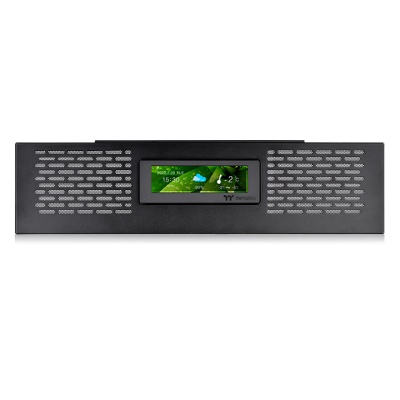

透視 The Tower 500搭配可加購的 LCD液晶螢幕配件組，讓機殼呈現華麗的視覺效果。
3.9吋LCD液晶螢幕顯示器可用TT RGB Plus 2.0 軟體操控，不但能顯示系統即時資訊、時間以及當地天氣，也能上傳各種圖像或GIF檔，為機殼增添個人風格。搭配同樣具有LCD 液晶螢幕顯示器的散熱配件，可達成顯示器相互連動，加強沉浸式體驗。
- 圖片僅供參考
- 欲連接2個以上的LCD液晶螢幕顯示器，
請使用有2個以上USB 9 Pin接孔配置的主機板。
此功能將於2022六月開放
此功能將於2022六月開放
- 圖片僅供參考
為確保產品的高品質，曜越科技堅持在嚴苛的條件下，對我們的產品進行壓力測試。我們將透視The Tower 500安裝高階的處理器、顯示卡、主機板，以玩家常見硬體規格進行了三十分鐘的滿載測試，能更了解機殼在實際應用情況下的性能表現。
測試系統規配
- CPU：Intel Core i9 12900K (TDP 125W/OC 241 W)
- M/B：ASUS ROG MAXIMUS Z690 HERO
- GPU：GIGABYTE AORUS GeForce RTX™ 3090 XTREME
- RAM：TOUGHRAM Z-ONE RGB DDR5 64G (16G x 4)
- SSD：Plextor PX-128M6V
- PSU：Toughpower TF1 1550W-TT Premium Edition
- CPU Cooler：TOUGHLIQUID Ultra 360 All-In-One Liquid Cooler
- FANs： AIO: TOUGHFAN Turbo 120mm x 3
- Chassis: Standard Fan x 2 (Rear)
- 圖片僅供參考
以下熱顯像圖是我們在熱測試期間所拍攝，在設計這款機箱時的精準規劃，使冷空氣能順利進氣，熱空氣能迅速排出出氣口，確保機殼內部始終保持較低的溫度。
為防止CPU與GPU過熱而影響主機性能， 透視The Tower 500經過多次測試後，規劃出了兩顆120mm風扇的最佳安裝位置，以確保強大的散熱效能。
透視 The Tower 500 搭配全新的風扇支架，可以讓您垂直或水平安裝，以容納2個額外的120mm風扇或是一個 240mm水冷排。
The Tower 500由七個易於拆卸的磁吸濾網大面積覆蓋，能有效防止灰塵污垢進入。快速易拆的設計，簡單清潔不求人，把維護機殼的時間，用來做更有趣的事吧!
- 圖片僅供參考
I/O介面上具備四組3.0 USB和一組USB 3.2 (Gen 2) Type C傳輸埠，為您的各種裝置提供高速且穩定的傳輸速度。
從側版、支架到安裝插槽的全模組化設計，讓玩家能完整享受從零開始組裝的樂趣，盡情打造專屬自己的獨特系統。
| 120mm | 240mm | 360mm | 140mm | 280mm | 420mm | |
|---|---|---|---|---|---|---|
| Top | ● | ● | - | ● | ● | - |
| Right-Side | ● | ● | ● | - | - | - |
| Rear | - | - | - | - | - | - |
| Bottom | ● | ● | - | - | - | - |
| 120mm | 140mm | 200mm | |
|---|---|---|---|
| Top | 2 | 2 | - |
| Right-Side | 3 | - | - |
| Rear | 2 | 2 | - |
| PSU Cover | 2 | 2 | - |
| Bottom | 2 | - | - |
| 型號 | CA-1X1-00M1WN-00 |
|---|---|
| 系列 | 透視 The Tower 系列 |
| 機型 | Mid Tower |
| 尺寸 (高*寬*深) |
608 x 388 x 398 mm (23.9 x 15.3 x 15.3 inch) |
| 重量 | 14.8 kg / 32.6 lbs. |
| 側窗 |
4mm Tempered Glass x 3 |
| 顏色 | Black |
| 材質 | SPCC |
| 散熱系統 |
Rear(exhaust): 120 x 120 x 25 mm Standard fan (1500rpm, 35.8 dBA) x 2 |
| 儲存裝置 |
4 x 3.5”, 8 x 2.5” or 8 x 3.5” |
| PCI 插槽 | 9 |
| 適用主機板 |
6.7” x 6.7” (Mini ITX), 9.6” x 9.6” (Micro ATX), 12” x 9.6” (ATX), 12” x 12” (E-ATX) |
| I/O 連接埠 | USB 3.2 (Gen 2) Type-C x 1, USB 3.0 x 4, HD Audio x 1 |
| 電源供應器 | Standard PS2 PSU (optional) |
| 風扇支援 |
Top: 2 x 120mm, 1 x 120mm 2 x 140mm, 1 x 140mm Right Side: 3 x 120mm, 2 x 120mm, 1 x 120mm Rear: 2 x 120mm, 1 x 120mm 2 x 140mm, 1 x 140mm Power Cover: 2 x 120mm, 1 x 120mm 2 x 140mm, 1 x 140mm Bottom(Vertical/Horizontal): 2 x 120mm, 1 x 120mm |
| 水冷排支援 |
Top: 1 x 240mm, 1 x 120mm 1 x 280mm, 1 x 140mm Right Side: 1 x 360mm or 1 x 360mm Custom LCS radiator (max length 399mm), 1 x 240mm, 1 x 120mm Bottom(Vertical/Horizontal): 1 x 240mm, 1 x 120mm |
| 備註 |
CPU cooler height limitation: 275mm VGA length limitation: 325mm(With power cover) 355mm(Without power cover) PSU length limitation: 200mm |
使用手冊
- 檔名
- 描述
- 尺寸
- Version
- Release Date
-
The Tower 500 Mid Tower Chassis Manual
- User Manual
- 2022-04-15
-
The Tower 500 Mid Tower Chassis Full Testing Report
- Full Testing Report
- 2022-05-27
